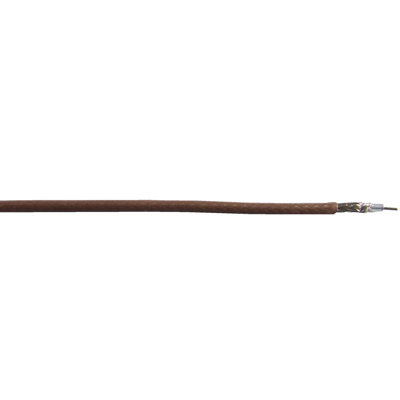

RG316-kaapeli 50 Ohm 0,51/1,97mm ø2,50mm, Teflon FEP -55/+200°C
RG316-kaapeli 50 Ohm 0,51/1,97mm ø2,50mm Teflon FEP -55/+200°C
Bda Connectivity - RG316 - 50 Ohm Teflon vaipalla
Bda:n RG-kaapelit ovat nykyisin kansainvälisesti vakiintuneita ja niitä käytetään kaikilla elektroniikan alueilla, erityisesti mittauksessa, radio- ja tietotekniikassa. 50 ohmin koaksiaalikaapeleita on saatavana kaikilla tavallisilla ulkohalkaisijoilla, sekä yksittäis- että monisuojattuna. Lisäksi Bda:n RG-koaksiaalikaapelit valmistetaan MIL C-17:n määrittelyn mukaisesti. Valmistus Saksassa.
Tekniset tiedot:
Sisäjohdin 0,51mm 7x0,17mm hopeoidut kuparipäällystetyt teräslangat
Eriste FEP 1,52 Ø mm
Suojaus 1x punottu hopeoitu kuparipalmikko, punos 94,5%
Ulkojohdin 1,97 Ø mm
Ulkohalkaisija 2,50 Ø mm
Impedanssi 50 Ω
Sisäjohdinresistenssi 270 Ω / km
Ulkojohdinresistenssi 40 Ω / km
Kapasitanssi 95 pF / m
Käyttölämpötila -55...+205 °C
Minimi taivutusäde asennus/kiinteä 30/15 mm
UV-kestävä
Paino 0,015 kg/m
Vaimennukset:
1 MHZ (db/100m) 5,9
10 MHZ (db/100m) 9,3
20 MHZ (db/100m) 11,2
50 MHZ (db/100m) 16,7
100 MHZ (db/100m) 25,4
200 MHZ (db/100m) 37,4
500 MHZ (db/100m) 62,5
1000 MHZ (db/100m) 97,5
2000 MHZ (db/100m) 145,5
3000 MHZ (db/100m) 188,8
SKU :
RG316Category :
Koaksiaalikaapelit 50 ohmElectrical number :
| General | |
|---|---|
| Brand | Bda |
| Tekniset tiedot | |
| Väri | Ruskea |
| Materiaali | FEP |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 2.5 mm |
| Kaapelityyppi | RG316 |
| CPR | ei luokiteltu |
| Johtimen_tyyppi | monisäikeinen |
RG316_ds.pdf
Download
