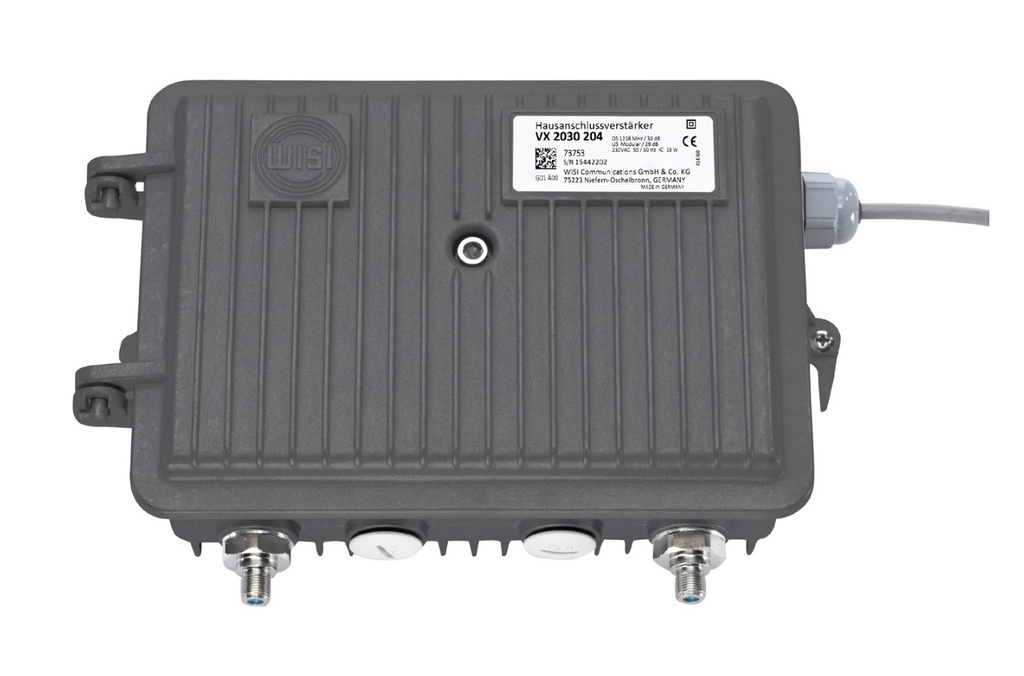

Jakovahvistin 30dB paik.syöttö 85-1218MHz, paluu 5-65MHz
Jakovahvistin 30dB paikallissyöttö 85-1218 MHz F-liittimillä
WISI VX 2030 on talo jakovahvistin jonka taajuusalue on 5Mhz - 1,2 GHz. Diplex-suodin ja paluusuuntavahvistin on ryhmitelty yhteen moduuliin (VX201-xxx) ja saatavana versioina 65 MHz, 85 MHz ja 204 MHz. Konfigurointiasetukset Q-askelkytkimellä tai 'jumppereilla'. Lisäksi paluusuuntaan voidaan kytkeä ingress ylipäästösuodatin XE-xx.
- Korkea lähtötaso, alhainen virrankulutus
- Aktiivinen yksittäinen lähtö
- Kaikki asetukset (vahvistus, kaltevuus jne.) kiertokytkimellä ja 'jumppereilla'
- Dipleksisuotimet, paluuvahvistin kytkettävissä yhteen moduuliin
- Valinnainen-standardin EN 60728-14 mukainen vastaanotin ICS-asetuksille
- Valinnainen - kytkettävä ylipäästösuodatin paluukanavalla
- Alhainen virrankulutus <18 W
DS - Menosuunta
Taajuusalue 85-1218 MHz
Vahvistus 30dB (±1 dB)
Aaltoilu ≤ ± 0,8 dB
Kohinataso <7,5 dB @ 1 GHz, <8,0 dB @ 1,2 GHz
Lähtöteho 112 dBµV (CENELEC 41 Ch. (CSO/CTB ≥ 60 dB), flat)
Lähtöteho 107 dBµV (110 Ch/QAM 256, flat, BER <1 E-9)
Lähtöteho 106 dBµV (all QAM (138 x 256 QAM), EN60728-3-1, flat)
Tulokaapelisimulaattori 0/5/10 dB (hyppyjohdin)
Tulonvaimennin 0 ... 15 dB (kiertokytkin 15 askelta)
Askelkoko 1 dB
Tulon taajuuskorjain 0 ... 30 dB/ 1218 MHz Drehpunkt (kiertokytkin 15 askelta)
Askelkoko 2 dB
Taajuuskorjain (kaltevuus) 0/2/4/6/8 dB (hyppyjohdin)
Vaimennus 0/2/4/6 dB
Testipiste -20 dB
US - Paluusuunta
Taajuusalue 5 ... 65/5 ... 204 MHz (riippuen paluusuunnan vahvistimesta VX 20165/VX 201204)
Liitettävä ylipäästösuodatin (valinnainen) 15 MHz (XE 04 0150)
Vahvistus 29 dB (± 1 dB)
Aaltoilu ± 0,5 dB
Kohintaso <6,5 dB
Lähtötaso 110 dBµV (6 x 256 QAM)
Vaimennin 0 ... 15 dB (kiertokytkin 15 askelta)
Askelkoko 1 dB
Vaiheiden välinen taajuuskorjain 0/2/4/6/8 dB (hyppyjohdin)
Lähtövaimennin 0/10 dB (hyppyjohdin)
Lähdön taajuuskorjain 0/6 dB (hyppyjohdin)
Sisäänpääsyn ohjauskytkin (valinnainen) nach ICS EN 60728-14
Testipiste -20 dB
Yleistä
RF -liittimet PG 11/F
Impedanssi 75 Ω
Tulo/lähtö paluuhäviö 5 ... 40 MHZ> 16,> 40 MHz -1,5dB oktaavi,> 12
Syöttöjännite 230 V AC ± 10 %
Virrankulutus <18 W
Käyttölämpötila -20 ...+55 ° C
Suojausluokka IP 67
EMC EN50083-2
Ylijännitesuoja RF-portit 2 kV (1,2/50 μs pulssi EN61000-4-5)
Mitat L x K x S 232 x 158 x 86 mm
Tuotenumero :
VX2030Tuoreryhmä :
Jako- ja Talovahvistimet| master | |
|---|---|
| Tuotemerkki | WISI |
| Tekniset tiedot | |
| Liitin 1 | F |
| Liitin 2 | - F |
| Napaisuus | naaras |
| Uncategorized | |
| Aktiivikomponentti | Jakovahvistimet |
